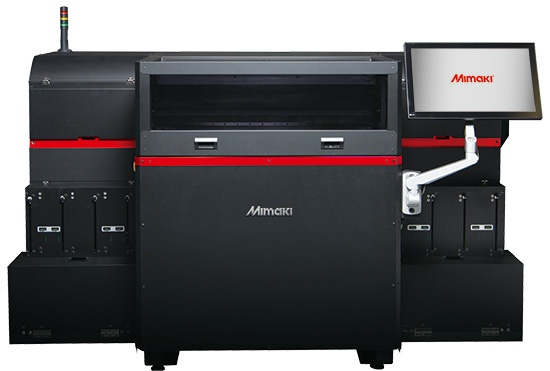

3DUJ-553
10 milyondan fazla renk tonunda baskı yapan endüstriyel sınıf UV kürlemeli 3D yazıcı. 508 × 508 × 305 mm baskı hacmi, 20 μm katman kalınlığı ve Pure Clear mürekkebiyle cam benzeri şeffaf parçalar üretir.
Neden 3DUJ-553?
10 Milyondan Fazla Renk
CMYK, beyaz ve şeffaf mürekkeple tam renkli basar. Fogra 39L renk gamının %84’ünü, SWOP gamının %90’ını kapsar; model baskıdan sonra boyanmaz.
508 × 508 × 305 mm Baskı Hacmi
Büyük modeller parçalara bölünmeden tek seferde üretilir. Tabla 70 kg’a kadar parça taşır.
Pure Clear ile Cam Gibi Şeffaflık
MH-110 Pure Clear mürekkebi cam benzeri berraklık verir. Renkli mürekkeple birleştirilerek iç yapısı görünen tıbbi ve mimari modeller üretilir.
20 μm Katman, 8 Baskı Kafası
Sekiz adet hizalı piezo baskı kafası 20 μm katman kalınlığında çalışır; yüzey geçişleri yumuşak, detaylar keskin çıkar.
Suda Çözünen Destek Malzemesi
SW-100 destek malzemesi suda çözünür. Elle kazıma gerekmediği için ince ve kırılgan geometriler zarar görmeden ortaya çıkar.
Yüksek Kapasiteli Mürekkep Tankları
CMYK 3 litrelik, beyaz, şeffaf, Pure Clear ve destek 5 litrelik tanklarla beslenir; uzun süren işlerde üretim mürekkep için durmaz.
Nerelerde Kullanılır?

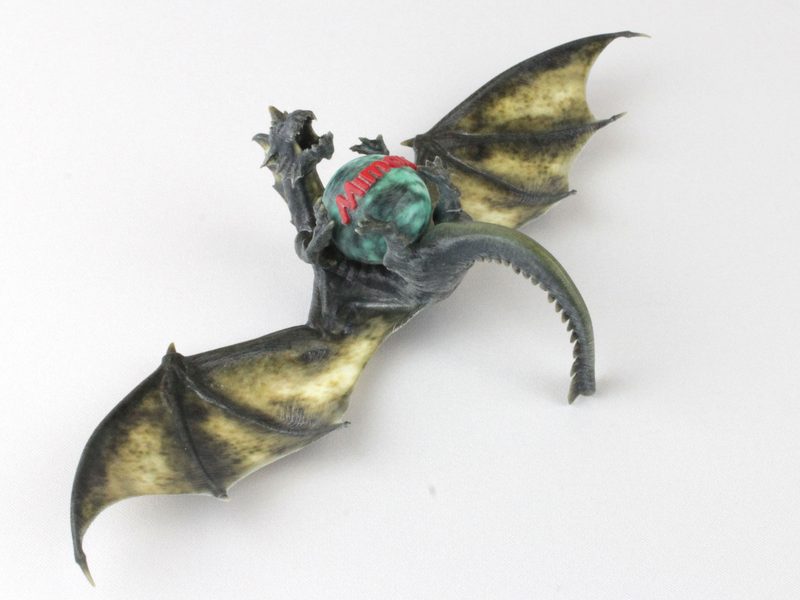

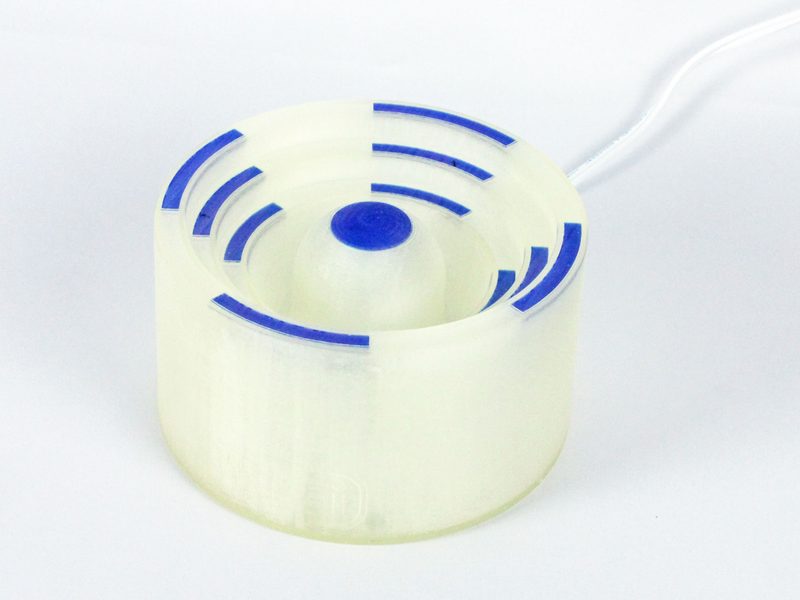

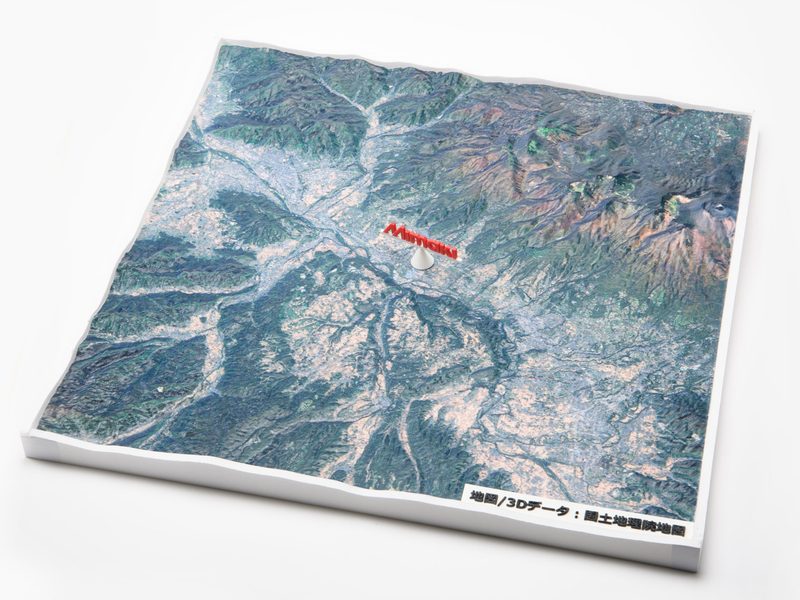

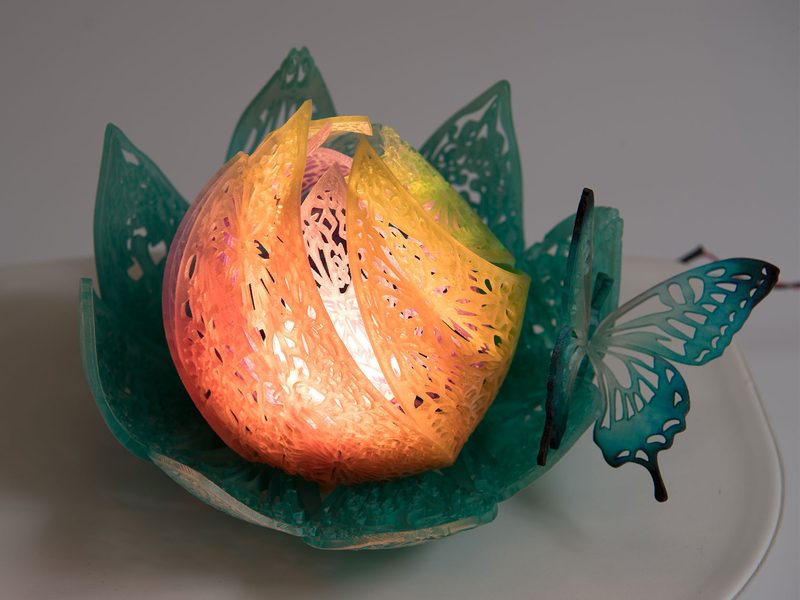

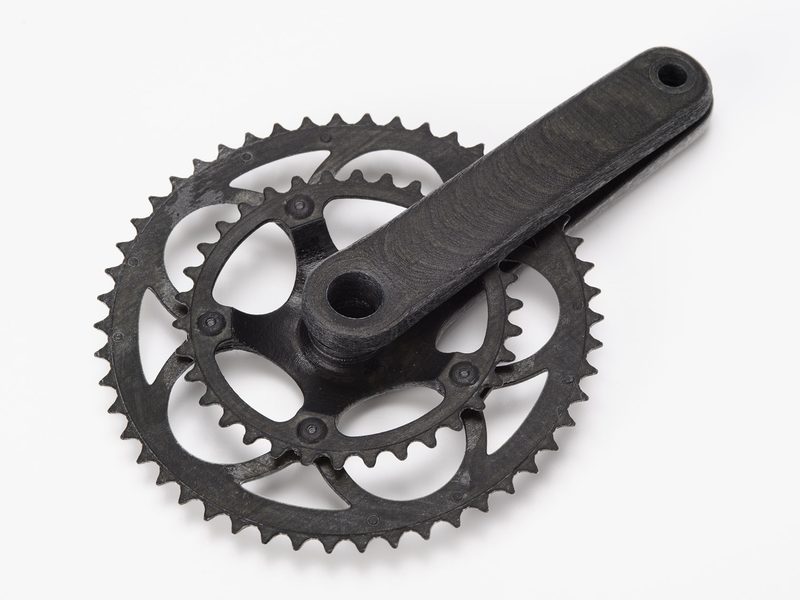

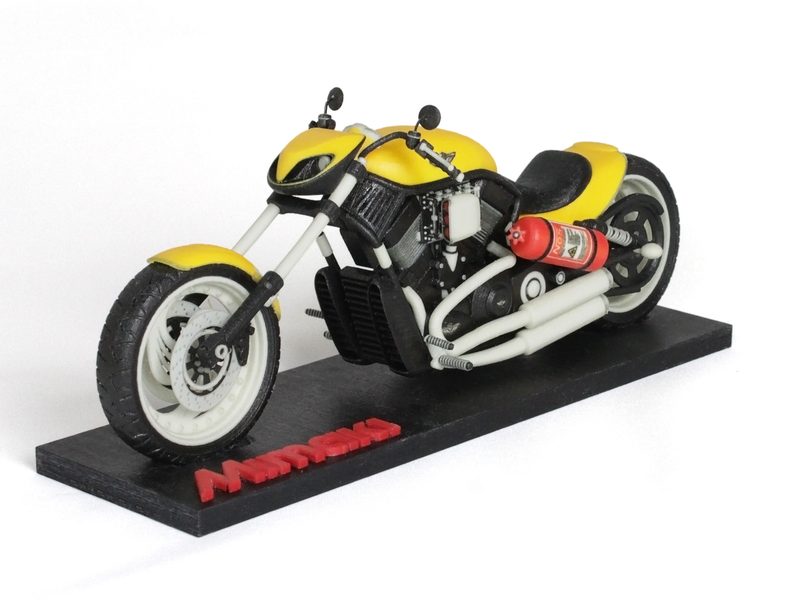

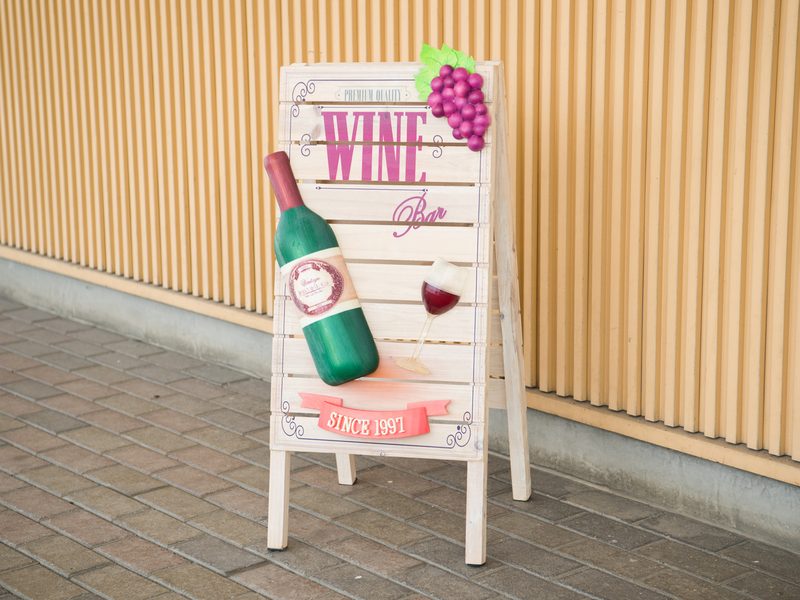

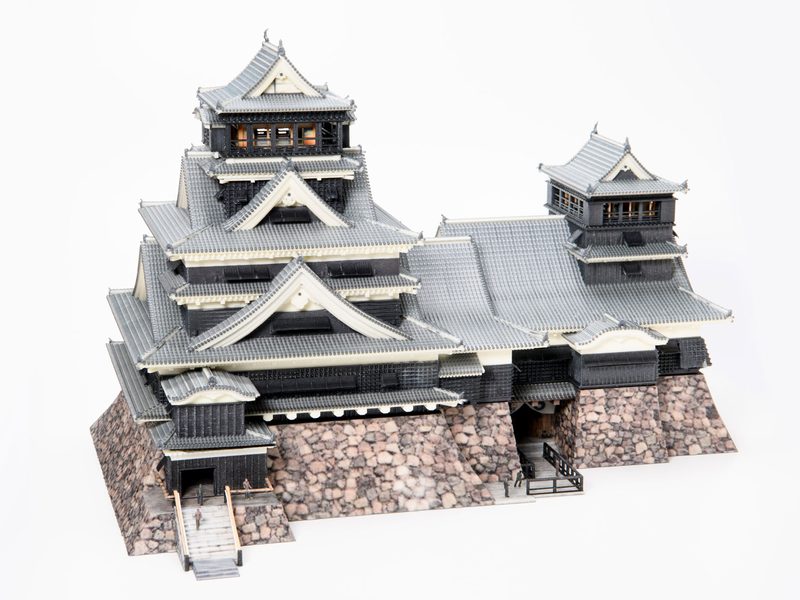

3DUJ-553 ile üretilebilen başlıca ürün türleri. Görseller Mimaki 3D yazıcılarla üretilmiş örnek çalışmalardır; detay için görselin üzerine gelin.
3DUJ-553 Teknik Detaylar
- Baskı Yöntemi
- UV kürlemeli inkjet
- Baskı Kafası
- 8 adet hizalı on-demand piezo kafa
- Maks. Baskı Hacmi
- 508 × 508 × 305 mm
- Maks. Parça Ağırlığı
- 70 kg veya altı
- Katman Kalınlığı
- 20 μm
- Renk Sayısı
- 10 milyondan fazla renk tonu
- Renk Gamı
- Fogra 39L %84 · SWOP %90
- Model Mürekkebi
- MH-100 (C, M, Y, K, Beyaz, Şeffaf) · MH-110 (Pure Clear)
- Destek Malzemesi
- SW-100 (suda çözünür)
- Tank Kapasitesi
- C, M, Y, K: 3 L · Beyaz, Şeffaf, Pure Clear, Destek: 5 L
- Dosya Formatları
- STL, OBJ, VRML, PLY, 3MF
- Yazılım
- Mimaki 3D Link yerleştirme yazılımı
- Arayüz
- Ethernet 1000BASE-TX
- Güç Kaynağı
- Tek fazlı AC 100-120V / 220-240V ±%10, 50/60Hz × 3 hat
- Güç Tüketimi
- Yazıcı 1.300W · PC 300W · dokunmatik panel 30W
- Çalışma Ortamı
- 15–35°C, %35–60 nem (yoğuşmasız)
- Ebat (G×D×Y)
- 2.250 × 1.500 × 1.550 mm
- Ağırlık
- 600 kg
- Opsiyon
- MPM3 renk yönetim aracı (Adobe Photoshop entegrasyonu)
- Sertifikalar
- VCCI Class A, FCC Class A, UL60950, ETL, CE, CB, RoHS, REACH
Bu makine kimler için uygun?
Aşağıdaki dört profil 3DUJ-553’ten en iyi verimi alır.
Büyük ve tek parça model üretenler
508 × 508 × 305 mm baskı hacmi ve 70 kg tabla kapasitesi; büyük maketler parçalara bölünüp birleştirilmeden tek seferde çıkar.
Cam gibi şeffaf parça üretenler
MH-110 Pure Clear mürekkebi cam benzeri berraklık verir. Renkli mürekkeple birleştirildiğinde iç yapısı görünen tıbbi ve mimari modeller üretilir.
Yüksek çözünürlük ve renk sadakati arayanlar
8 hizalı baskı kafası ve 20 μm katman kalınlığı; Fogra 39L renk gamının %84’ü kapsanır, kurumsal renkler modelde de tutar.
Servis bürosu ve sürekli üretim yapanlar
CMYK 3 litrelik, beyaz, şeffaf, Pure Clear ve destek 5 litrelik tanklarla beslenir; uzun süren işlerde üretim mürekkep değişimi için durmaz.
Hangi durumlarda başka bir makine daha doğru?
Yanlış makineyi satmak kimsenin işine yaramaz; aşağıdaki durumlarda başka modellere bakmanızı öneririz.
Parçalarınız 20 cm’e sığıyorsa
Bu sınıf 600 kg ağırlık, üç ayrı besleme hattı ve ciddi bir alan gerektirir. Modelleriniz 203 × 203 × 76 mm hacme sığıyorsa 3DUJ-2207 çok daha ölçülü bir yatırımdır.
Hazır nesnenin yüzeyine baskı yapacaksanız
Bu makine parçayı sıfırdan üretir. Elinizdeki bir nesnenin üzerine baskı yapacaksanız UJF serisi masaüstü flatbed gerekir.
Yük taşıyan mühendislik parçası
Bu bir görsel model ve prototip makinesidir. Yapısal yük taşıyan fonksiyonel parçalar için farklı bir üretim teknolojisi değerlendirilmelidir.
Metrekare bazlı 2D üretim
Tabela, afiş ve levha üretimi için flatbed ya da roll to roll makineler gerekir.
Satın almadan önce bilinmesi gerekenler
- 2.250 × 1.500 × 1.550 mm gövde, 600 kg ağırlık ve üç ayrı tek fazlı besleme hattı gerekir. Yerleşim planı, zemin taşıma kapasitesi, makinenin geçeceği kapı ölçüsü ve elektrik altyapısı sipariş öncesinde doğrulanmalıdır.
- Destek çıkarma ayrı bir iş adımıdır. SW-100 suda çözünür ve ayrı bir yıkama ünitesi zorunlu değildir; ancak parça ölçüsüne uygun bir su banyosu düzeneği ve çözünme süresi üretim planına eklenmelidir. Büyük parçalarda bu süre uzar.
- 3D baskıda çevrim süresi saatlerle ölçülür. Katman kalınlığı 20 μm’dir ve model yüksekliği süreyi doğrudan belirler. 2D baskıdaki m²/sa mantığı burada geçerli değildir; kapasite planı parça başına süre üzerinden kurulur.
- Pure Clear (MH-110) ayrı bir mürekkeptir. Cam benzeri şeffaf iş yapacaksanız kanal yapılandırması ve tank planı sipariş öncesinde netleştirilmelidir.
- Çalışma ortamı 15–35 °C ve %35–60 bağıl nem (yoğuşmasız) aralığında olmalıdır.
- Basılan parçalar ABS sertliğine yakın akrilik reçine yapısındadır; delinebilir ve kılavuz çekilebilir. Makinenin tasarlandığı alan görsel model ve prototip üretimidir; yapısal yük taşıyan mühendislik parçaları için farklı bir üretim teknolojisi planlanmalıdır.
Sık Sorulanlar
Gerçekten tam renkli mi basıyor?
Evet. CMYK, beyaz ve şeffaf mürekkeple 10 milyondan fazla renk tonu üretir ve renk baskı sırasında verilir; modeli sonradan boyamanız gerekmez. Fogra 39L renk gamının %84’ünü, SWOP gamının %90’ını kapsar.
Ne kadar büyük parça basabilir?
Maksimum baskı hacmi 508 × 508 × 305 mm, tabla kapasitesi 70 kg’dır. Bu ölçü, büyük maketlerin parçalara bölünmeden tek seferde üretilmesine imkân verir.
Cam gibi şeffaf parça üretebilir mi?
Evet. MH-110 Pure Clear mürekkebi cam benzeri berraklık verir. Renkli mürekkeple birlikte kullanıldığında iç yapısı dışarıdan görünen modeller üretilir; tıbbi ve mimari uygulamalarda en çok tercih edilen özelliktir.
Destek malzemesi nasıl çıkarılıyor?
SW-100 destek malzemesi suda çözünür; parçayı su banyosunda bekletmeniz yeterlidir. Ayrı bir yıkama ünitesi zorunlu değildir. Elle kazıma olmadığı için ince duvarlı ve kırılgan geometriler zarar görmez. Büyük parçalarda çözünme süresi uzar.
Bir model ne kadar sürede basılır?
Süre modelin yüksekliğine ve doluluk oranına bağlıdır. Katman kalınlığı 20 μm olduğu için yükseklik süreyi doğrudan belirler ve çevrim saatlerle ölçülür. Somut süre için modelinizi bize gönderin, hesaplayalım.
Hangi dosya formatlarını okur, hangi yazılımla çalışır?
STL, OBJ, VRML, PLY ve 3MF formatlarını okur; renk bilgisi taşıyan formatlarla tam renkli baskı yapılır. Mimaki 3D Link yerleştirme yazılımı standart olarak gelir. Opsiyonel MPM3 renk yönetim aracı Adobe Photoshop ile çalışır ve baskı öncesi renk kontrolü sağlar.
Hangi altyapı gerekiyor?
Gövde ölçüsü 2.250 × 1.500 × 1.550 mm, ağırlığı 600 kg’dır ve üç ayrı tek fazlı besleme hattı ister. Zeminin bu yükü taşıması, makinenin geçeceği kapı ölçüsünün uygun olması ve elektrik altyapısının hazır olması gerekir. Kurulum öncesi keşifte bunları birlikte planlıyoruz.
