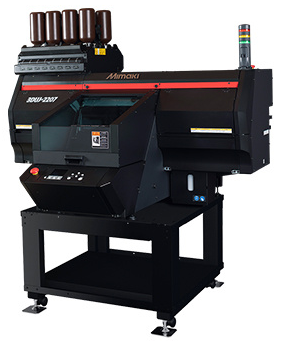

3DUJ-2207
Ofis ve tasarım stüdyosu ölçeğine sığan, 10 milyondan fazla renkte model üretebilen UV kürlemeli tam renkli 3D yazıcı. Suda çözünen destek malzemesi sayesinde en ince detaylar zarar görmeden ortaya çıkar.
Neden 3DUJ-2207?
Tam Renkli 3D Baskı
CMYK, beyaz ve şeffaf mürekkeple 10 milyondan fazla renk tonu üretir. Fogra 39L renk gamının %84’ünü, SWOP gamının %90’ını kapsar; model baskıdan sonra boyanmaz.
28 μm Katman, 1.200 dpi
İki adet hizalı piezo baskı kafası 1.200 dpi çözünürlükte çalışır. İnce yazı, keskin kenar ve küçük detaylar okunur kalır.
Suda Çözünen Destek Malzemesi
SW-110 destek malzemesi suda çözünür. Elle kazıma gerekmediği için ince ve kırılgan geometriler zarar görmeden ortaya çıkar.
Ofis Ortamına Uygun Boyut
1.355 × 1.290 × 856 mm gövde ve en fazla 350 W güç tüketimi. Tasarım stüdyosu ve ofis ortamına özel altyapı gerektirmeden kurulur.
Yaygın 3D Dosya Formatları
STL, OBJ, VRML, PLY ve 3MF formatlarını okur. Mimaki 3D Link yerleştirme yazılımı ve yazıcı sürücüsü standart olarak gelir.
Delinebilir ve Vida Tutar
Basılan parçalar delinebilir, kılavuz çekilebilir ve 5 kg çekme kuvvetine kadar vida tutar. Yüzey kaplaması ile pürüzsüzlük ve dayanım artırılabilir.
Nerelerde Kullanılır?

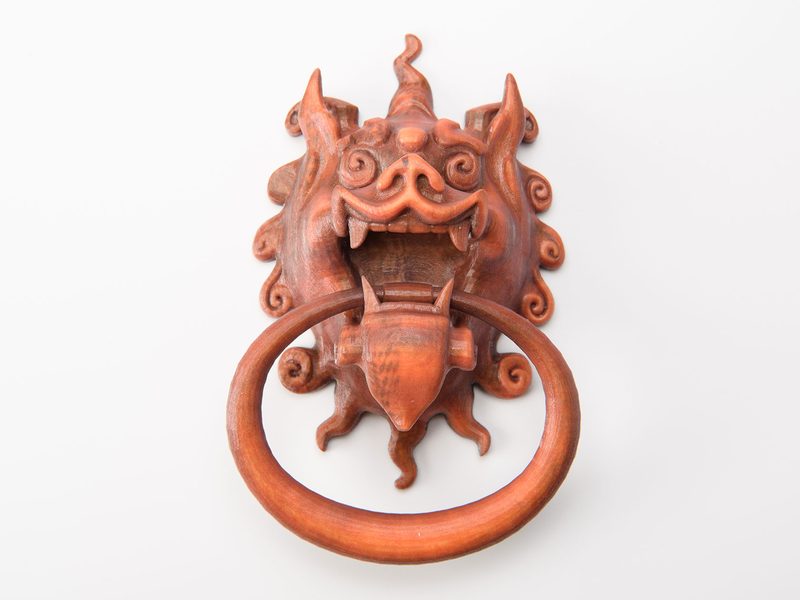

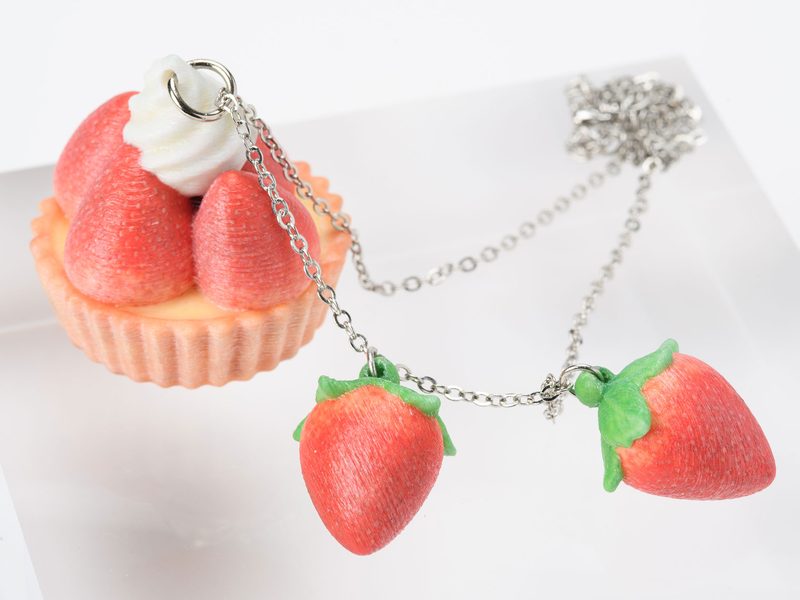

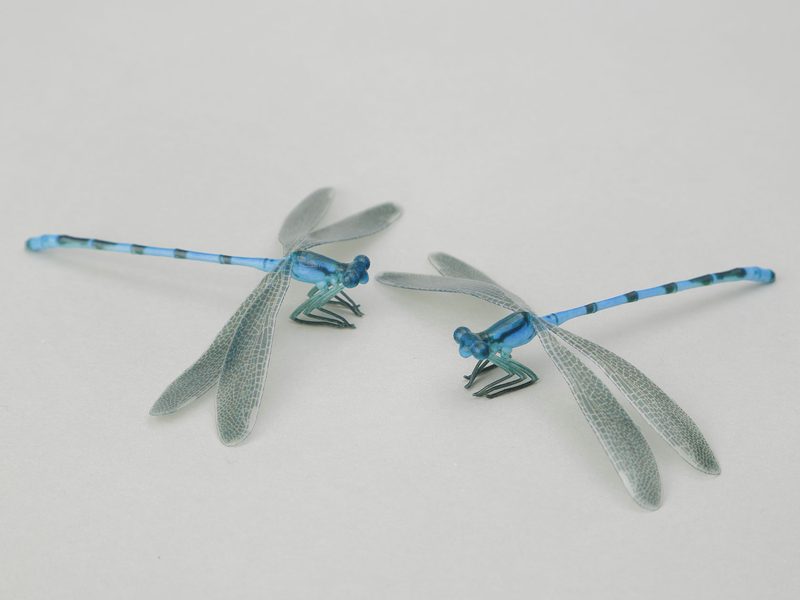

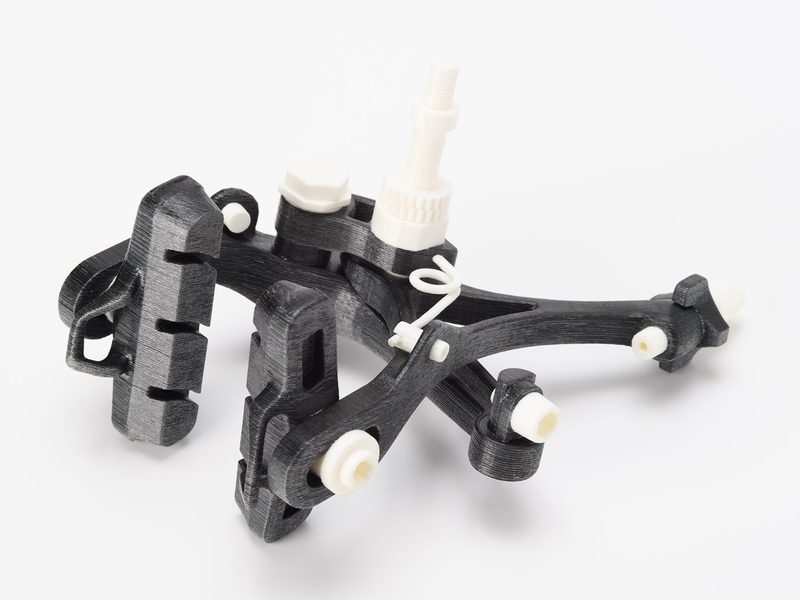

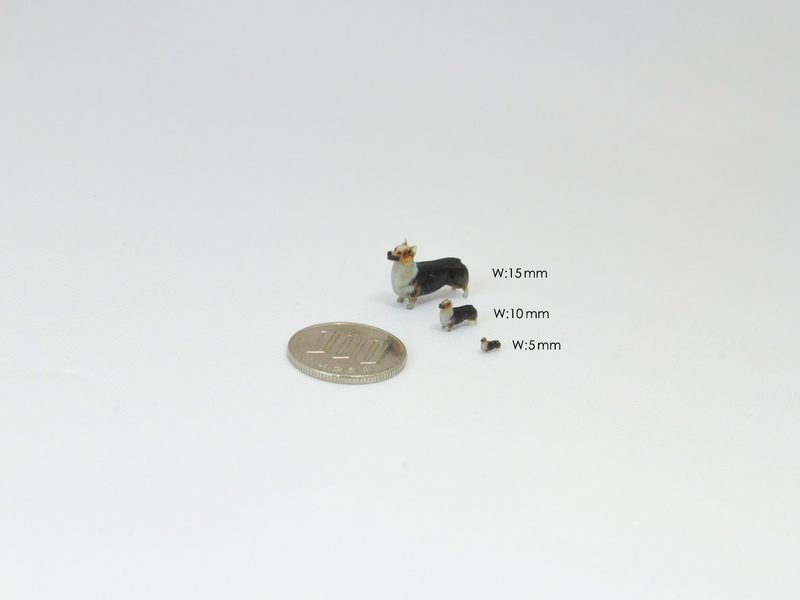

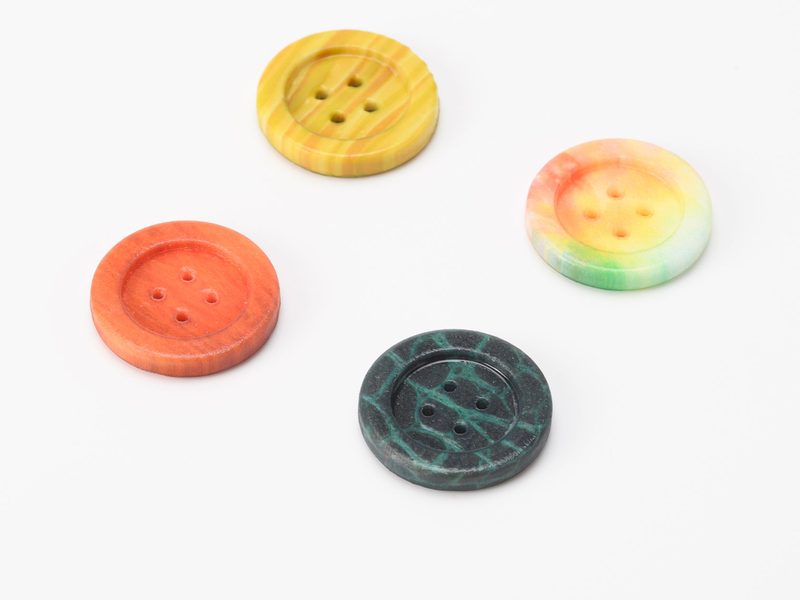

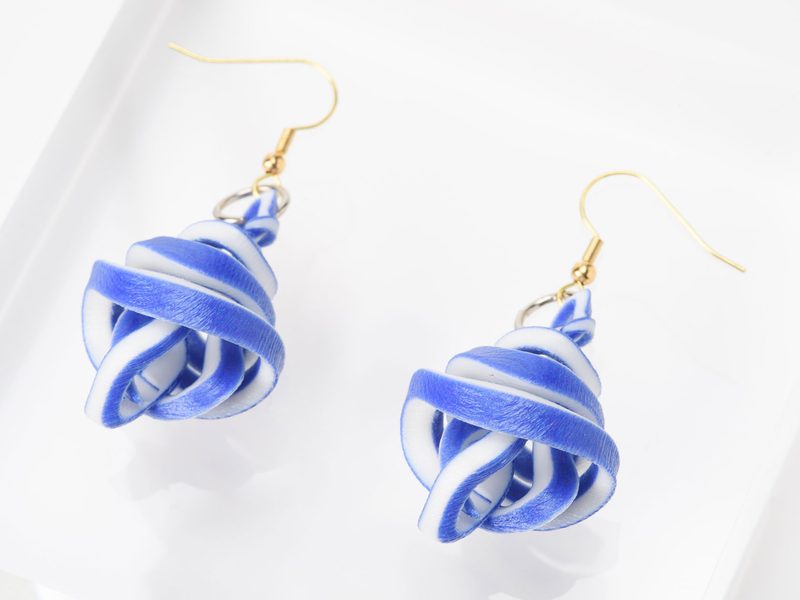

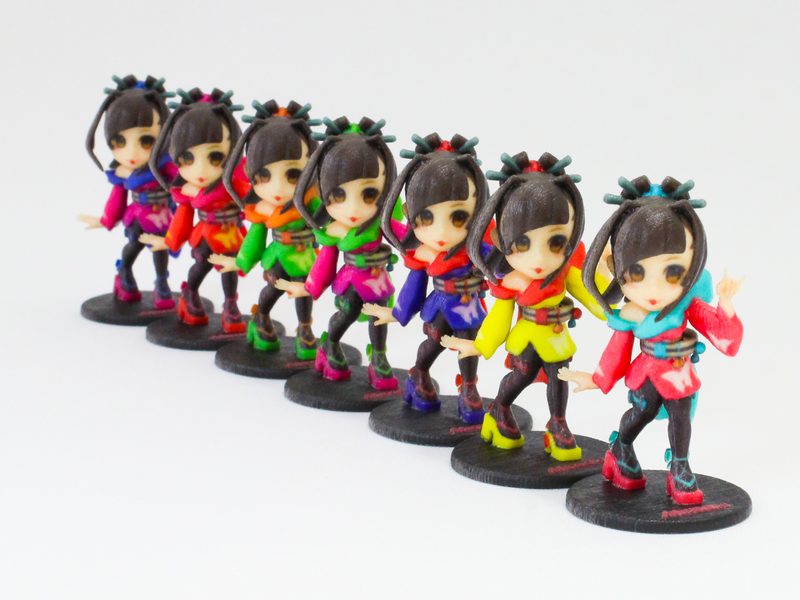

3DUJ-2207 ile üretilebilen başlıca ürün türleri. Görseller Mimaki 3D yazıcılarla üretilmiş örnek çalışmalardır; detay için görselin üzerine gelin.
3DUJ-2207 Teknik Detaylar
- Baskı Yöntemi
- UV kürlemeli inkjet
- Baskı Kafası
- 2 adet hizalı on-demand piezo kafa
- Baskı Çözünürlüğü
- 1.200 dpi
- Maks. Baskı Hacmi
- 203 × 203 × 76 mm
- Maks. Parça Ağırlığı
- 3 kg
- Katman Kalınlığı
- 28 μm (standart mod)
- Renk Sayısı
- 10 milyondan fazla renk tonu
- Renk Gamı
- Fogra 39L %84 · SWOP %90
- Model Mürekkebi
- MH-100 (C, M, Y, K, Beyaz, Şeffaf)
- Destek Malzemesi
- SW-110 (suda çözünür)
- Mürekkep Paketi
- 1 L şişe
- Dosya Formatları
- STL, OBJ, VRML, PLY, 3MF
- Yazılım
- Mimaki 3D Link, Mimaki yazıcı sürücüsü
- Arayüz
- Ethernet 1000BASE-T
- Güç Kaynağı
- Tek fazlı AC 100-120V / 220-240V ±%10, 50/60Hz
- Güç Tüketimi
- 350W veya altı (koku giderme ünitesiyle 500W)
- Gürültü Seviyesi
- Çalışma moduna göre 55–70 dB
- Çalışma Ortamı
- 20–30°C (önerilen 20–25°C), %35–60 nem, toz 0,15 mg/m³ veya altı
- Ebat (G×D×Y)
- 1.355 × 1.290 × 856 mm
- Ağırlık
- 140 kg (ana ünite)
- Opsiyonlar
- Sehpa, koku giderme ünitesi
- Sertifikalar
- VCCI Class A, FCC Class A, ETL IEC 62368-1, CE, CB, EAC, RCM
Bu makine kimler için uygun?
Aşağıdaki dört profil 3DUJ-2207’den en iyi verimi alır.
Tasarım stüdyoları ve ofisler
1.355 × 1.290 mm ayak izi, en fazla 350 W güç tüketimi ve düşük gürültü seviyesiyle özel altyapı gerektirmeden kurulur. Opsiyonel koku giderme ünitesiyle ofis ortamına uygundur.
Renkli prototip ve maket üretenler
10 milyondan fazla renk tonuyla basar; model baskıdan sonra boyanmaz. Fogra 39L renk gamının %84’ünü kapsadığı için kurumsal renkler modelde de tutar.
Küçük ve detaylı parça üretenler
1.200 dpi çözünürlük ve 28 μm katman kalınlığı; ince yazı, keskin kenar ve küçük detaylar okunur kalır.
Kırılgan geometrilerle çalışanlar
SW-110 destek malzemesi suda çözünür. Elle kazıma olmadığı için ince duvarlı ve boşluklu tasarımlar zarar görmeden çıkar.
Hangi durumlarda başka bir makine daha doğru?
Yanlış makineyi satmak kimsenin işine yaramaz; aşağıdaki durumlarda başka modellere bakmanızı öneririz.
Parçalarınız 20 cm’e sığmıyorsa
Baskı hacmi 203 × 203 × 76 mm ile sınırlıdır. Daha büyük tek parça modeller için 508 × 508 × 305 mm hacimli 3DUJ-553 gerekir.
Cam gibi şeffaf parça üretecekseniz
Şeffaf mürekkebi vardır ancak cam benzeri berraklık için ayrı Pure Clear mürekkebi gerekir; bu mürekkep 3DUJ-553 ile kullanılır.
Hazır nesnenin yüzeyine baskı yapacaksanız
Bu makine parçayı sıfırdan üretir. Elinizdeki bir nesnenin üzerine baskı yapacaksanız UJF serisi masaüstü flatbed gerekir.
Yük taşıyan mühendislik parçası
Bu bir görsel model ve prototip makinesidir. Yapısal yük taşıyan fonksiyonel parçalar için farklı bir üretim teknolojisi değerlendirilmelidir.
Satın almadan önce bilinmesi gerekenler
- Baskı hacmi 203 × 203 × 76 mm, parça ağırlığı en fazla 3 kg’dır. Modeliniz bu ölçüye sığmıyorsa parçalara bölüp birleştirmeniz ya da 3DUJ-553’e geçmeniz gerekir. Satın alma kararında ilk kontrol edilecek nokta budur.
- Destek çıkarma ayrı bir iş adımıdır. SW-110 suda çözünür ve ayrı bir yıkama ünitesi zorunlu değildir; ancak su banyosu düzeneği ve çözünme süresi üretim planına eklenmelidir. Süre geometrinin karmaşıklığına göre değişir.
- 3D baskıda çevrim süresi saatlerle ölçülür. Katman kalınlığı 28 μm’dir ve model yüksekliği süreyi doğrudan belirler. 2D baskıdaki m²/sa mantığı burada geçerli değildir; kapasite planı parça başına süre üzerinden kurulur.
- Çalışma ortamı 20–30 °C (önerilen 20–25 °C), %35–60 bağıl nem ve toz 0,15 mg/m³ veya altında olmalıdır. Bu, klasik bir baskı atölyesinden daha temiz bir ortam demektir.
- Sehpa ve koku giderme ünitesi opsiyoneldir, standart pakete dahil değildir. Ofis ortamına kuracaksanız koku giderme ünitesini teklife ekletmeniz gerekir; bu durumda güç tüketimi 500 W’a çıkar.
- Basılan parçalar delinebilir, kılavuz çekilebilir ve 5 kg çekme kuvvetine kadar vida tutar. Makinenin tasarlandığı alan görsel model ve prototip üretimidir; yapısal yük taşıyan mühendislik parçaları için farklı bir üretim teknolojisi planlanmalıdır.
Sık Sorulanlar
Gerçekten tam renkli mi basıyor?
Evet. CMYK, beyaz ve şeffaf mürekkeple 10 milyondan fazla renk tonu üretir ve renk baskı sırasında verilir; modeli sonradan boyamanız gerekmez. Fogra 39L renk gamının %84’ünü, SWOP gamının %90’ını kapsar.
Ne kadar büyük parça basabilir?
Maksimum baskı hacmi 203 × 203 × 76 mm, maksimum parça ağırlığı 3 kg’dır. Daha büyük modeller için 508 × 508 × 305 mm hacimli 3DUJ-553 gerekir ya da parçayı bölüp birleştirmeniz gerekir.
Destek malzemesi nasıl çıkarılıyor?
SW-110 destek malzemesi suda çözünür; parçayı su banyosunda bekletmeniz yeterlidir. Ayrı bir yıkama ünitesi zorunlu değildir. Elle kazıma olmadığı için ince duvarlı ve kırılgan geometriler zarar görmez. Çözünme süresi geometrinin karmaşıklığına göre değişir.
Bir model ne kadar sürede basılır?
Süre modelin yüksekliğine ve doluluk oranına bağlıdır. Katman kalınlığı 28 μm olduğu için yükseklik süreyi doğrudan belirler ve çevrim saatlerle ölçülür. 2D baskıdaki m²/sa mantığı burada geçerli değildir; somut süre için modelinizi bize gönderin, hesaplayalım.
Hangi dosya formatlarını okur?
STL, OBJ, VRML, PLY ve 3MF formatlarını okur. Renk bilgisi taşıyan formatlarla (OBJ, VRML, PLY, 3MF) tam renkli baskı yapılır. Mimaki 3D Link yerleştirme yazılımı ve yazıcı sürücüsü standart olarak gelir.
Ofise kurulabilir mi?
Evet. 1.355 × 1.290 × 856 mm gövde, en fazla 350 W güç tüketimi, tek fazlı besleme ve 55–70 dB gürültü seviyesiyle ofis ve tasarım stüdyosu ortamına uygundur. Koku giderme ünitesi opsiyoneldir ve ofis kurulumlarında önerilir. Ortamın 20–30 °C ve tozsuz olması gerekir.
3DUJ-2207 ile 3DUJ-553 arasındaki fark nedir?
İkisi de UV kürlemeli tam renkli 3D yazıcıdır. 3DUJ-2207 kompakt sınıftır: 2 baskı kafası, 203 × 203 × 76 mm hacim, 28 μm katman, 140 kg, tek besleme hattı. 3DUJ-553 endüstriyel sınıftır: 8 baskı kafası, 508 × 508 × 305 mm hacim, 20 μm katman, 600 kg, üç besleme hattı ve cam benzeri berraklık veren Pure Clear mürekkep desteği.
