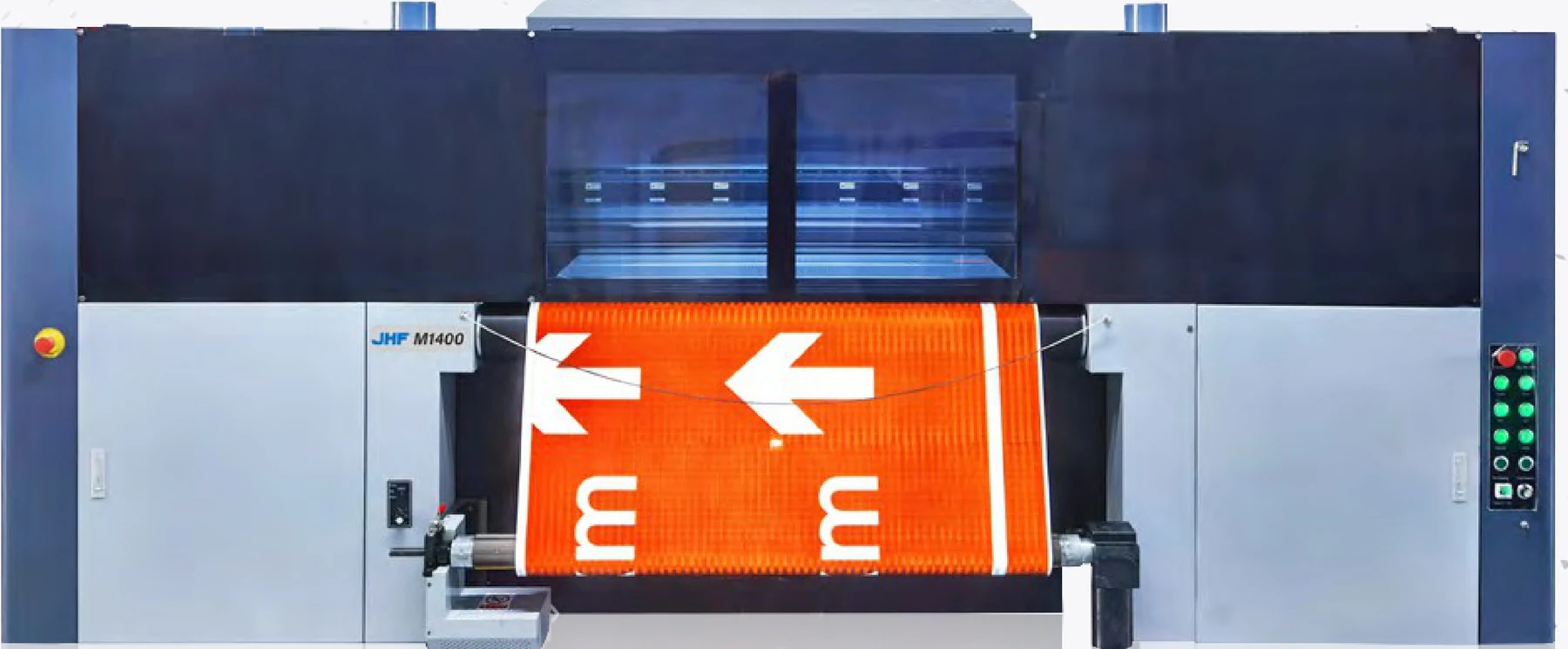

M1400
Reflektif filme doğrudan basan, trafik işareti üretimi için geliştirilmiş endüstriyel LED-UV yazıcı. 1.400 mm baskı genişliğiyle standart reflektif film ölçülerini kapsar; altı trafik spot rengiyle çalışır ve mürekkebin %99’un üzerindeki geçirgenliği sayesinde filmin yansıtıcılığını düşürmez.
Neden M1400?
Trafik işareti üretiminin kendine özgü gereklerine göre tasarlanmış bir makine.
Altı Trafik Spot Rengi
Kırmızı, sarı, mavi, yeşil, kahverengi ve siyah; CMYK karışımı değil, doğrudan trafik renkleri. Baskı rengi orijinal renkli filmle aynı değerde çıkar.
%99 Üzeri Mürekkep Geçirgenliği
Mürekkep filmin yansıtıcılığını engellemez. Basılan reflektif film hem renk değeri hem parlaklık açısından standartlara uygun kalır; retroreflektiflikte kayıp olmaz.
6 Metrede ±1 mm Doğruluk
Kapalı devre kontrol ve vakumlu bant taşıma, uzun levhalarda kaymayı önler. Otoyol levhası ve gişe panosu gibi büyük formatlarda ekleme hatası oluşmaz.
6 Endüstriyel Baskı Kafası
Altı adet Konica Minolta KM1024i kafa 1.080 dpi çözünürlükte, saatte 40 m²’ye yakın üretim yapar.
Sabit Gerilimli Rulo Besleme
Rulo malzemede sabit gerilim kontrolü ve sabit basınçlı vakum, filmin tablaya eşit temasını ve adım doğruluğunu korur.
3 Yıl Garanti
Mekanik ve elektronik aksam için üç yıl garanti veriliyor; kapsam sözleşmeyle belirleniyor. Kurulum, eğitim ve servis bizim ekibimizden.
Nerelerde Kullanılır?
M1400 ile üretilen başlıca işaretleme uygulamaları.
Bu Makinede Hangi Teknolojiler Var?
M1400’de kullanılan çekirdek teknolojiler ve mürekkep sistemi.
M1400 Teknik Detaylar
- Baskı Genişliği
- 1.400 mm
- Baskı Kafası
- 6 adet Konica Minolta KM1024i
- Baskı Hızı
- Maks. 40 m²/sa
- Baskı Çözünürlüğü
- 1.080 dpi
- Baskı Doğruluğu
- 6 metre uzunlukta ±1 mm
- Baskı Malzemesi
- PMMA reflektif film
- Mürekkep Tipi
- Trafik spot renk UV mürekkep (Sun Chemical Streamline 903)
- Mürekkep Renkleri
- Kırmızı, Sarı, Mavi, Yeşil, Kahverengi, Siyah (6 spot renk)
- Mürekkep Geçirgenliği
- %99 üzeri
- Kürleme
- LED-UV
- Mürekkep Sistemi
- Sabit sıcaklık kontrollü ikincil tank, eksiklik ve negatif basınç alarmı, güç kesintisi sızıntı koruması, yüksek hassasiyetli filtre
- Negatif Basınç
- Elektrikli sistem, 0,01 kPa çözünürlük
- RIP Yazılımı
- Print Factory
- Çalışma Ortamı
- 22–30 °C, %30–70 bağıl nem
- Basınçlı Hava
- ≥8 kg/cm²
- Veri Arayüzü
- PCIE
- Güç
- 380 V, 15 kW
- Ebat (U×G×Y)
- 3.753 × 1.421 × 1.755 mm
- Ağırlık
- 1.100 kg
- Garanti
- 3 yıl mekanik ve elektronik (kapsam sözleşmeyle belirlenir)
Bu makine kimler için uygun?
Aşağıdaki dört profil JHF M1400’den en iyi verimi alır.
Trafik levhası üreticileri
Makine bu iş için tasarlandı: reflektif filme doğrudan baskı, trafik spot renkleri ve yansıtıcılığı bozmayan mürekkep. Genel amaçlı bir UV yazıcıyla aynı sonuç alınmaz.
Serigrafi ve kesme folyodan dijitale geçenler
Kalıp ve elek hazırlama adımı ortadan kalkar. Değişken metinli levhalar, tek adetlik işler ve karmaşık semboller ek maliyet çıkarmadan basılır.
Büyük formatlı levha üretenler
6 metreye kadar tek parça, ±1 mm doğrulukla. Otoyol ve gişe panolarında ekleme izi sorunu ortadan kalkar.
Sertifikalı üretim yapması gerekenler
Sun Chemical Streamline 903 mürekkebiyle EN 12899-1 Sektör Şeması 9a uyumu, CE sertifikalı kalıcı işaret ve BS8442’ye göre geçici işaret üretimi mümkündür.
Hangi durumlarda başka bir makine daha doğru?
Reflektif film değil, genel tabela işi yapıyorsanız
Rijit levha ve rulo malzeme için JHF M3300 veya M5300 hibrit UV yazıcılar doğru sınıftır; bunlar trafik spot renkleriyle değil CMYK+ ile çalışır.
Objeye ve kalın malzemeye basacaksanız
Levha ve obje baskısı için Mimaki UJF200 serisi ya da JFX220-2515 flatbed’ler değerlendirilmelidir.
Satın almadan önce bilinmesi gerekenler
- Baskı sonrası laminasyon gerekir. Pürüzsüz yüzey, doğru yansıtıcılık ve dayanıklılık için basılı malzemenin renksiz şeffaf filmle lamine edilmesi gerekir. Bazı uygulamalarda siyah baskılar lamine edilmeden kalabilir.
- Laminasyon filmi, kullandığınız reflektif filmle uyumlu olmalıdır. Koruyucu film seçimi film üreticisinin uyumluluk listesine göre yapılmalıdır.
- Makine PMMA reflektif film için tasarlandı. Farklı bir malzemeye basacaksanız sonucun numune baskıyla doğrulanması gerekir.
- 380 V, 15 kW besleme ister. Elektrik altyapısı sipariş öncesinde doğrulanmalıdır.
- Basınçlı hava hattı gereklidir (≥8 kg/cm²). Elektrikli negatif basınç sistemi hava tüketimini belirgin biçimde azaltır ama kompresör yine de gerekir.
- Çalışma ortamı 22–30 °C ve %30–70 bağıl nem aralığında olmalıdır.
- 40 m²/sa azami hızdır; kalite moduna ve işe göre değişir. Üretim planı bastığınız moda göre kurulmalıdır.
Sık Sorulanlar
Basılan film yansıtıcılığını kaybeder mi?
Hayır. Sun Chemical Streamline 903 mürekkebinin geçirgenliği %99’un üzerindedir; reflektif malzemenin orijinal yansıtıcılığı etkilenmez. Basılan film hem renk değeri hem parlaklık açısından standartlara uygun kalır.
Hangi standartlara uygun üretim yapılabilir?
Sun Chemical Streamline 903 mürekkebiyle EN 12899-1 Sektör Şeması 9a uyumlu üretim, CE sertifikalı kalıcı trafik işaretleri ve BS8442’ye göre geçici trafik işaretleri üretilebilir. Nihai ürünün belgelendirmesi kullandığınız reflektif film ve laminasyon malzemesiyle birlikte değerlendirilir.
Hangi renkler var, CMYK ile mi karışıyor?
CMYK karışımı değil, altı ayrı trafik spot rengi kullanılır: kırmızı, sarı, mavi, yeşil, kahverengi ve siyah. Renkler doğrudan trafik renk değerlerine karşılık gelir, bu yüzden baskı orijinal renkli filmle aynı değerde çıkar.
Laminasyon şart mı?
Pürüzsüz yüzey, iyi yansıtıcı özellik ve optimum dayanıklılık için gereklidir. Laminasyon filmi kullandığınız reflektif filmle uyumlu olmalıdır. Bazı uygulamalarda siyah baskılar lamine edilmeden kalabilir.
Ne kadar uzun levha basabilir?
6 metre uzunluğa kadar ±1 mm doğrulukla basar. Vakumlu bant taşıma ve sabit gerilimli besleme sayesinde malzeme kaymaz; otoyol levhası ve gişe panosu gibi büyük formatlarda ekleme hatası oluşmaz.
Serigrafiye göre avantajı ne?
Kalıp ve elek hazırlama adımı yoktur. Tek adetlik levha ile seri üretim aynı makinede yapılır; değişken metin, numara ve sembol ek maliyet çıkarmaz. Kısa teslim süreli işlerde fark belirginleşir.
Mürekkep ne kadar dayanır?
Sun Chemical, uygun malzeme kullanımında Streamline 903 için 10 yıl dayanım süresi belirtiyor. Gerçek ömür kullanılan reflektif film, laminasyon ve montaj koşullarına bağlıdır.
Garanti ve servis nasıl?
Mekanik ve elektronik aksam için 3 yıl garanti veriliyor; kapsam sözleşmeyle belirlenir. Kurulum, operatör eğitimi ve teknik servis bizim ekibimiz tarafından verilir.
