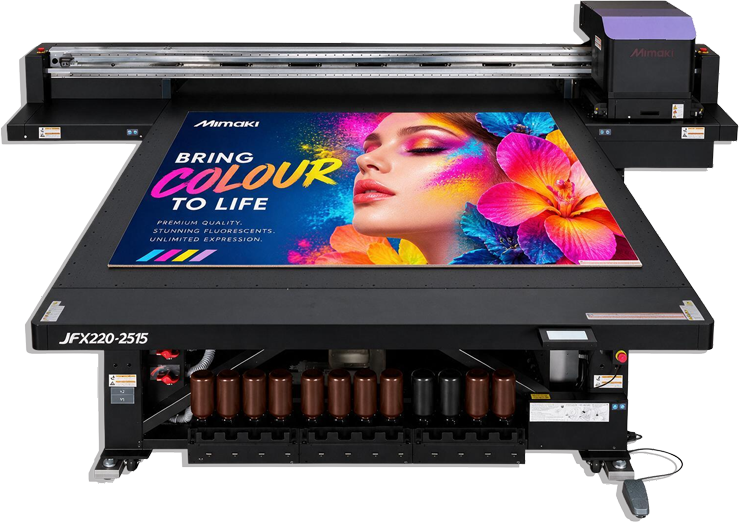

JFX220-2515
JFX200 ailesinin yerini alan JFX220-2515, 250 × 150 cm masası ve dört baskı kafasıyla çift CMYK yapılandırmada üretim modunda 42 m²/sa’ye, yüksek hız modunda 51 m²/sa’ye kadar çıkar. ANCHOR vakum teknolojisi hazırlık süresini kısaltır; 101,6 mm kalınlığa kadar malzemeye, LD Mode ile düz olmayan yüzeylere basar.
JFX200 ailesine göre ne değişti?
Genişliği aynı kalan, buna karşılık masası, hızı ve hazırlık otomasyonu değişen bir gövde. Karşılaştırma JFX200-2513 EX ile yapılmıştır.
Dört kafa, çift CMYK
Üç kafa yerine dört kademeli piezo kafa. Çift CMYK yapılandırmada üretim modunda 42 m²/sa, yüksek hız modunda 51 m²/sa’ye kadar üretim yapar.
20 cm daha derin masa
Genişlik aynı kaldı, derinlik 20 cm arttı. Standart 122 × 244 cm tabaka yerleştiğinde kenarda önceden kesilmiş parçalar için yer kalıyor.
İki katından fazla medya kalınlığı
Kutu, kasa ve hacimli parçalar ara aparat gerekmeden doğrudan masaya konur.
ANCHOR akıllı vakum
Önceki nesilde vakum bölgesi elle seçiliyor, boş alanlar maskeleniyordu. ANCHOR vakumu yalnızca malzemenin bulunduğu yere uygular; kullanılmayan emiş delikleri kendiliğinden kapanır.
Dokunmatik ekrandan açılan pimler
Hizalama pimleri panelden çağrılınca masadan yükselir, malzeme yerleştikten sonra kendiliğinden geri çekilir. Tekrar eden işlerde ayrı hizalama aparatına gerek kalmaz.
LD Mode ve Emboss Mode
Kafa ile yüzey arasında 20 mm’ye kadar mesafeyle basabilir; katman katman 4 mm’ye kadar kabartma oluşturur. Kot farkı olan yüzeyler ve Braille işaretleri bu modlarda üretilir.
Yeni mürekkep ailesi
Sert ELH-100, %180’e kadar esneyebilen ELS-120, floresan sarı ve pembe içeren EFS-150 ve zor yüzeylerde yapışmayı artıran PR-200 primer.
RasterLink8
Güncel RIP ve iş akışı yazılımı. Daha geniş renk gamı üretimi, entegre renk yönetimi, gelişmiş iş yönetimi ve otomatik hizalama getirir.
Neden JFX220-2515?
Günlük üretimde bu makineyi belirleyen başlıklar.
4 Baskı Kafası, Çift CMYK
Dört on-demand piezo kafa kademeli dizilimde çalışır. Çift CMYK yapılandırmada üretim modunda 42 m²/sa’ye, yalnızca renk basılan yüksek hız modunda 51 m²/sa’ye kadar çıkar.
ANCHOR Vakum Teknolojisi
Vakumu yalnızca malzemenin durduğu bölgeye uygular; kullanılmayan emiş delikleri kendiliğinden kapanır. Maskeleme bandı serme ve elle vakum bölgesi ayarlama adımı ortadan kalkar.
250 × 150 cm Masa
Standart 122 × 244 cm tabakayı tek parça alır, kenarda önceden kesilmiş parçalar için yer kalır. Vakum tablasının tamamı 250 × 193 cm’dir.
101,6 mm Medya Kalınlığı
Standart olarak 4 inç kalınlığa kadar malzemeye basar. Kutu, kasa ve hacimli parçalar ara aparat gerekmeden doğrudan masaya konur.
LD Mode ile Düz Olmayan Yüzey
Kafa ile baskı yüzeyi arasında 20 mm’ye kadar mesafeyle çalışır. Yüzeyinde kot farkı bulunan malzemelere baskı yapılabilir.
Floresan Mürekkep ve RasterLink8
EFS-150 floresan sarı ve pembe kanallarıyla CMYK gamının dışına çıkar. RasterLink8 iş yönetimi ve otomatik hizalama özellikleri getirir.
Nerelerde Kullanılır?
JFX220-2515'in ürettiği başlıca uygulama alanları. Detaylı bilgi için görselin üzerine gelin.
Bu Makinede Hangi Teknolojiler Var?
JFX220-2515’te kullanılan çekirdek teknolojiler. Detaylı bilgi için karta gelin.
JFX220-2515 Teknik Detaylar
- Baskı Kafası
- 4 adet on-demand piezo kafa, kademeli dizilim (çift CMYK)
- Baskı Çözünürlüğü
- Y ekseni 300 / 600 / 1.200 dpi · X ekseni 300 / 450 / 600 / 900 / 1.200 dpi
- Baskı Hızı
- 42 m²/sa’ye kadar (çift CMYK üretim modu) · 51 m²/sa’ye kadar (yüksek hız modu)
- Maks. Baskı Alanı
- 2.500 × 1.500 mm (250 × 150 cm)
- Maks. Vakum Tablası
- 2.500 × 1.930 mm
- Maks. Medya Kalınlığı
- 101,6 mm
- Maks. Medya Ağırlığı
- 50 kg/m²
- Mürekkep Tipi
- ELH-100 (sert), ELS-120 (esnek), EFS-150 (floresan), PR-200 UV Primer
- Mürekkep Konfigürasyonu
- CMYK+CMYK · CMYK + Beyaz/Vernik/Primer · CMYK + Lc + Lm + Floresan Sarı/Pembe + Beyaz/Vernik/Primer
- Mürekkep Paketi
- 1L / 250 cc şişe
- Atık Mürekkep
- Şişe tipi 2.600 cc, sensörlü
- Flatbed Masa
- ANCHOR bölgesel vakum sistemi, 25 mm aralıklı emiş delikleri, dokunmatik panelden açılan hizalama pimleri, ayak pedalı (standart)
- RIP Yazılımı
- RasterLink8
- Arayüz
- Ethernet 1000BASE-T
- Güç Kaynağı
- Tek fazlı AC 200-240V ±%10 — Giriş 1: 12A, Giriş 2: 10A
- Güç Tüketimi
- Giriş 1: 2,88 kVA · Giriş 2: 2,33 kVA
- Çalışma Ortamı
- 15–30°C, %35–65 nem (yoğuşmasız); ölçü doğruluğu 20–25°C aralığında garanti edilir
- Ebat (G×D×Y)
- 4.400 × 2.520 × 1.490 mm
- Ağırlık
- 920 kg
Bu makine kimler için uygun?
Aşağıdaki dört profil JFX220-2515’ten en iyi verimi alır.
Tam tabaka ve fazlasını basacaklar
250 × 150 cm masa, standart 122 × 244 cm tabakayı tek parça alır ve kenarda önceden kesilmiş parçalara yer bırakır. Levhayı bölme ve baskıyı ekleme adımı ortadan kalkar.
Kalın ve hacimli parça basanlar
101,6 mm medya kalınlığı, JFX200 ailesinin iki katıdır. Kutu, kasa, hacimli ürün ve kalın levhalar ara aparat gerekmeden doğrudan masaya konur.
Kısa süreli, çok işli üretim yapanlar
ANCHOR vakum ve otomatik hizalama pimleri hazırlık süresini kısaltır. İş sayısının çok, baskı sürelerinin kısa olduğu üretimlerde toplam çevrim süresi belirgin biçimde düşer.
Perakende ve promosyon işi yapanlar
EFS-150 floresan sarı ve pembe kanalları, standart CMYK gamının dışına çıkan yüksek dikkat çekicilikte renkler üretir; vitrin, kampanya ve yönlendirme grafiklerinde fark yaratır.
Hangi durumlarda başka bir makine daha doğru?
Yanlış makineyi satmak kimsenin işine yaramaz; aşağıdaki durumlarda başka modellere bakmanızı öneririz.
İşleriniz 127 × 130 cm’e sığıyorsa
Tam tabaka basmayacaksanız JFX200-1213EX hem yatırım hem yer ihtiyacı açısından daha ölçülü bir seçenektir.
Daha yüksek hacimli üretim
Günlük iş yükünüz bu sınıfın üzerindeyse, aynı masa ölçüsünde 200 m²/sa’ye çıkan JFX600-2513 daha doğru olur.
Standart tabakadan büyük işler
250 × 310 cm’ye kadar tek parça baskı gerekiyorsa JFX600-2531 uygundur.
Tabela, afiş ve rulo işler
Rulodan besleme yapmaz. Banner, vinil ve benzeri rulo işler için roll to roll makine gerekir.
Satın almadan önce bilinmesi gerekenler
- Maks. medya ağırlığı 50 kg/m²’dir. JFX200-2513 EX 250 kg/m² taşıyordu; taş ve kalın cam gibi çok ağır levhalarla çalışıyorsanız bu sınır önceden hesaplanmalıdır.
- 42 m²/sa çift CMYK üretim modundaki değerdir. Kalite gerektiren işlerde geçiş sayısı arttığı için hız değişir; üretim planı bastığınız kalite moduna göre kurulmalıdır.
- 4.400 × 2.520 mm gövde ve 920 kg ağırlık. Buna ek olarak levhanın masaya yatırılıp alınabilmesi için her iki uçta pay gerekir; gerçek alan ihtiyacı gövde ölçüsünden fazladır.
- İki ayrı elektrik girişi vardır (12A ve 10A, tek fazlı AC 200-240V). Elektrik tesisatı kurulum öncesinde buna göre planlanmalıdır.
- Sert ve esnek mürekkepler farklı işler içindir. Bükülecek veya şekil verilecek parçalarda ELS-120 esnek mürekkep seçilir; sert ELH-100 bükülmeyen levhalar içindir. Hangi mürekkeple çalışacağınız sipariş öncesinde netleştirilmelidir.
- Beyaz mürekkep pigmenti yapısı gereği çökelmeye eğilimlidir. Beyaz kanalın düzenli kullanılması ve bakım planına uyulması gerekir.
- Çalışma ortamı 15–30 °C ve %35–65 bağıl nem aralığında olmalıdır; ölçü doğruluğu 20–25 °C aralığında garanti edilir.
Sık Sorulanlar
122 × 244 cm standart tabaka bu makineye sığar mı?
Evet, rahatlıkla sığar. Maksimum baskı alanı 2.500 × 1.500 mm’dir; standart tabaka tek parça olarak yerleşir ve kenarlarda önceden kesilmiş küçük parçalar için de yer kalır.
Ne kadar kalın malzemeye basabilir?
Standart olarak 101,6 mm (4 inç) kalınlığa kadar malzemeye basar. Bu, JFX200 ailesinin 50 mm sınırının iki katıdır; kutu, kasa ve hacimli parçalar doğrudan masaya konabilir.
ANCHOR Technology ne işe yarar?
Vakumu yalnızca malzemenin durduğu bölgeye uygular. Maskeleme ve elle vakum bölgesi ayarlama adımı ortadan kalkar; otomatik hizalama pimleriyle birlikte hazırlık süresini belirgin biçimde kısaltır.
LD Mode nedir, düz olmayan yüzeye basabilir miyim?
LD Mode, kafa ile baskı yüzeyi arasında 20 mm’ye kadar mesafeyle çalışabilmeyi sağlar. Yüzeyinde kot farkı olan ya da tam düz olmayan malzemelere basabilirsiniz.
Floresan mürekkep ne için kullanılır?
EFS-150 floresan mürekkep seti floresan sarı ve floresan pembe kanallarını ekler. Perakende, promosyon ve yönlendirme grafiklerinde standart CMYK gamının dışına çıkan yüksek dikkat çekicilikte renkler üretir.
Kabartma (emboss) baskı yapabilir mi?
Evet. Emboss modunda 4 mm’ye kadar katman yüksekliği oluşturulabilir; Braille işaretleri ve dokulu yüzeyler bu modda üretilir.
Bu makine için ne kadar alan gerekir?
Gövde ölçüsü 4.400 × 2.520 × 1.490 mm ve ağırlığı 920 kg’dır. Buna ek olarak levha yükleme–boşaltma payı, malzeme stok alanı ve operatörün masanın her iki uzun kenarında çalışabileceği koridor hesaba katılmalıdır.
