ZX730
PCB serisi (devre kartı)

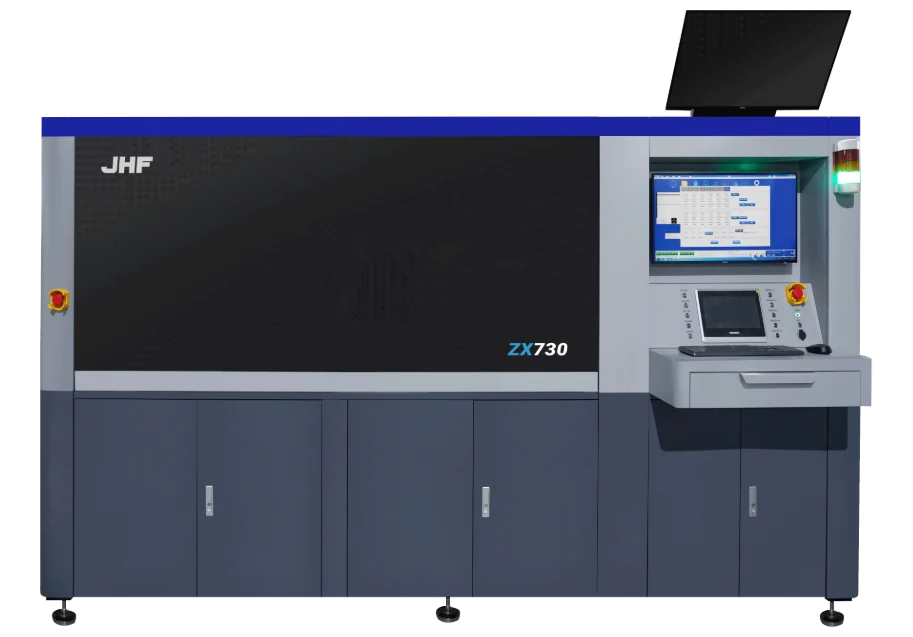

Baskı devre kartlarına (PCB) bileşen yazısı, logo ve izlenebilirlik kodu basan hat içi UV inkjet makinesi. Üretim hattına bağlanır; paneli taşır, kamerayla hizalar ve basar. Serigrafideki şablon hazırlığı ortadan kalkar.
JHF ZX730
Neden ZX730?
Serigrafiden dijitale geçen PCB üreticileri için; hat içinde, şablonsuz ve izlenebilir yazı baskısı.
Hat içi ya da tek başına
Üretim hattına bağlanır; paneli önceki istasyondan alır, hizalar, basar ve sonraki istasyona aktarır. Operatörün panel taşıması gerekmez. İsterseniz hattan bağımsız (offline) da çalıştırabilirsiniz.
11 adet kafa, 22 adede kadar yükseltme
Tek sırada 11 adet 1024i endüstriyel baskı kafasıyla gelir; çift sıraya geçilerek 22 adede çıkarılır. Çok kafayla yüksek hızda çalışırken damla kontrolü hassas kalır, ince karakterler net çıkar.
3 punto karakter, 1.440 dpi
1.440 × 1.440 dpi çözünürlük ve 13 pl damlayla 3 punto boyutundaki karakterleri, ince işaretleri ve beyaz dolgu bloklarını düzgün ve net basarsınız.
Çift CCD ile 4 noktadan hizalama
İki kamera paneli dört ayrı noktadan okur; genleşmeyi, büzülmeyi ve kaymayı ölçüp baskıyı buna göre düzeltir. Hizalama hassasiyeti ±50 µm’dir.

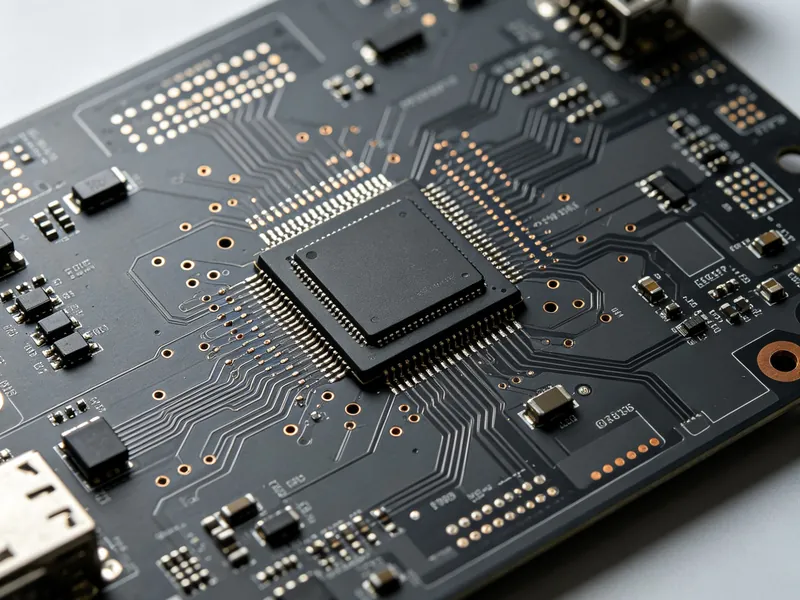

QR kod, parti ve seri numarası
Her panele farklı QR kod, parti bilgisi, tarih kodu ve seri numarası basabilirsiniz. Elektronik üretiminde izlenebilirlik için gereken kodlar yazıyla aynı adımda basılır.
Şablonsuz, hızlı ürün değişimi
Serigrafideki gibi her ürün için şablon hazırlamak gerekmez. Ürün kodu değiştiğinde yeni dosyaya geçersiniz; şablon üretme, yıkama ve saklama adımları yoktur.
Nerelerde kullanılır?
ZX730’un devre kartı üzerine bastığı başlıca işaretler.
Bu makinede hangi teknolojiler var?
ZX730’da kullanılan çekirdek teknolojiler.
ZX730 teknik detaylar
- Baskı Kafası
- 1024i endüstriyel baskı kafası
- Kafa Sayısı
- 11 adet tek sıra, çift sırayla 22 adede yükseltilebilir
- Maks. Baskı Çözünürlüğü
- 1.440 × 1.440 dpi
- En Küçük Karakter
- 3 punto
- Baskı Hızı
- 1 geçiş: 6–7 panel/dk, 2 geçiş: 5–6 panel/dk, 3 geçiş: 4–5 panel/dk
- Mürekkep Tipi
- UV mürekkep
- Damla Boyutu
- 13 pl
- Kürleme
- Segmentli UV-LED, baskıdan hemen sonra kurur
- Min. Panel Ölçüsü
- 300 × 370 mm
- Maks. Panel Ölçüsü
- 630 × 730 mm
- Panel Kalınlığı
- 0,5–3,5 mm
- Baskı Malzemesi
- PCB (baskı devre kartı)
- Hizalama Yöntemi
- Çift CCD, 4 noktadan otomatik hizalama
- Hizalama Hassasiyeti
- ±50 µm
- Panel Çarpılma Toleransı
- En fazla 1,5 mm
- Çalışma Biçimi
- Hat içi (inline) ya da hattan bağımsız (offline)
- Hareket Sistemi
- Lineer motor; X ve Y eksenlerinde manyetik levitasyonlu tahrik; granit tabla
- Kontrol Yazılımı
- JHF Software
- Güç
- Makine: 380 V AC, 50 Hz, 22 A, 11 kW; UV lamba: 220 V AC, 50 Hz, 30 A, 6,8 kW
- Ebat (U×G×Y)
- 3.800 × 2.406 × 2.287 mm
- Ağırlık
- 3.500 kg
Bu makine kimler için uygun?
Aşağıdaki dört profil JHF ZX730’dan en iyi verimi alır.
Yüksek hacimli PCB üreticileri
Hat içi çalışma panel taşımayı ve hizalamayı otomatikleştirir; yazı baskısı üretim akışının içinde kalır, panel bekletilmez.
Serigrafiden dijitale geçmek isteyenler
Her ürün için şablon hazırlamak, yıkamak ve saklamak gerekmez. Ürün değişimi dosya değişimine iner; kısa seriler hattı yavaşlatmaz.
İzlenebilirlik isteyen müşterilere üretim yapanlar
Panel bazında QR kod, parti bilgisi, tarih kodu ve seri numarası yazıyla aynı adımda basılır.
İnce detaylı kart üretenler
3 punto karakter, 1.440 dpi ve ±50 µm hizalama; dar alanlara sığması gereken küçük yazılar okunaklı kalır.
Hangi durumlarda başka bir makine daha doğru?
Tabela, ambalaj ya da parça baskısı yapıyorsanız
ZX730 yalnızca PCB paneli için tasarlanmıştır. Sert levha ve rulo malzemeye baskı için JHF M3300 veya M5300 hibrit UV yazıcılar, küçük parça ve promosyon ürünü için Mimaki UJF200-3042 doğru sınıftır.
Satın almadan önce bilinmesi gerekenler
- Panel ölçüsü 300 × 370 mm ile 630 × 730 mm arasında olmalıdır. Daha küçük kartlar panel halinde dizilerek basılır.
- Panel kalınlığı 0,5–3,5 mm aralığındadır. Çarpılma en fazla 1,5 mm olabilir; kenarı daha fazla kalkmış panelde sensör alarm verir.
- Hız panel/dakika cinsindendir. Tek geçişte 6–7, üç geçişte 4–5 panel basılır. Geçiş sayısı hattınızın taktına göre seçilmelidir.
- İki ayrı elektrik beslemesi ister: makine için üç faz 380 V, 11 kW (22 A); UV lambalar için 220 V, 6,8 kW (30 A). Elektrik projesi sipariş öncesinde doğrulanmalıdır.
- 3.800 × 2.406 × 2.287 mm gövde ve 3.500 kg ağırlık. Zemin taşıma kapasitesi ve hat bağlantı payı kurulum öncesinde kontrol edilmelidir.
- Hat içi kurulumda makine mevcut hattınıza bağlanır; bağlantı keşifte birlikte planlanır.
- UV mürekkep kullanır. Mürekkebin lehim maskenize tutunması ve sonraki proseslere dayanımı numune baskısıyla doğrulanmalıdır.
Aldıktan sonra
Kurulum, eğitim ve servis aynı ekipten.
Kurulum
Yerleşimden ilk baskıya kadar ekibimiz kurar ve devreye alır. Bugüne kadar 1.000’den fazla kurulum.
Operatör eğitimi
Makineyi kullanacak kişilere uygulamalı eğitim; sonunda sertifika.
Arıza bildirimi, günün her saati
Altı kişilik teknik kadro; yerinde ve uzaktan destek.
Orijinal yedek parça
Sık değişen parçaların büyük bölümü stokta.
Sık sorulanlar
PCB yazı (legend) baskısı nedir?

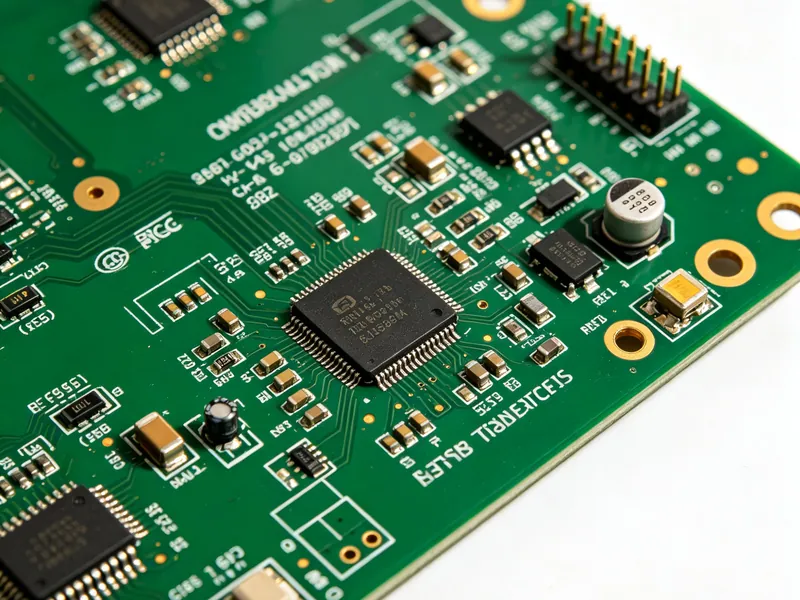

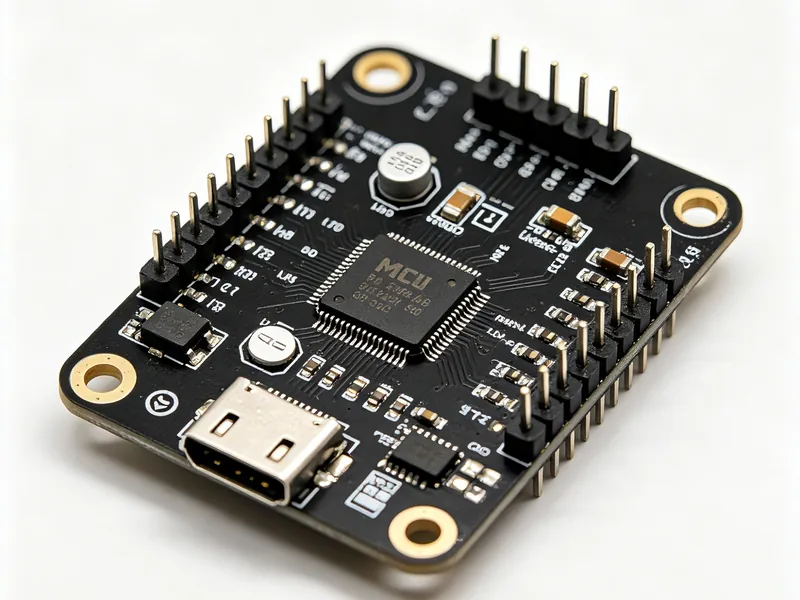

Baskı devre kartının üzerindeki bileşen referansları, değerler, pin ve polarite işaretleri, logo ve kodlardır. Montaj, test ve servis sırasında kartın okunmasını sağlar. Geleneksel olarak serigrafiyle basılır; ZX730 aynı işi inkjet ile şablonsuz yapar.
Hat içi (inline) çalışma ne demek?
Makine PCB üretim hattına bağlanır; paneli önceki istasyondan alır, kamerayla hizalar, basar, UV-LED ile kürler ve sonraki istasyona aktarır. Operatörün panel taşıması gerekmez. Gerekirse hattan bağımsız (offline) da çalışır.
Ne kadar hızlı basar?
Tek geçişte dakikada 6–7, iki geçişte 5–6, üç geçişte 4–5 panel basar. Geçiş sayısı arttıkça baskı kalitesi yükselir, hız düşer.
Hangi panel ölçülerine basar?
En küçük 300 × 370 mm, en büyük 630 × 730 mm panel kabul eder. Panel kalınlığı 0,5–3,5 mm, çarpılma toleransı en fazla 1,5 mm’dir.
Değişken veri basabilir mi?
Evet. Her panele farklı QR kod, parti bilgisi, tarih kodu ve seri numarası basılabilir. İzlenebilirlik kodları yazıyla aynı adımda çıkar.
Hizalama nasıl yapılıyor?
Çift CCD kamera paneli dört noktadan okur; genleşme, büzülme ve kaymayı ölçüp baskıyı buna göre düzeltir. Hizalama hassasiyeti ±50 µm’dir.
Bu makine için ne kadar alan ve enerji gerekir?
Gövde ölçüsü 3.800 × 2.406 × 2.287 mm, ağırlığı 3.500 kg’dır. Makine için üç faz 380 V ve 11 kW, UV lambalar için 220 V ve 6,8 kW ayrı besleme gerekir. Hat içi kurulumda bağlantı payı da hesaba katılmalıdır.
Kurulum ve teknik servisi kim veriyor?
Kurulum, operatör eğitimi ve teknik servis bizim ekibimiz tarafından verilir. Kurulum öncesi keşif yapılır.
